Ausgangssituation
In einem Sitzungssaal sollte eine moderne Medientechniklösung geschaffen werden, die sowohl für Präsentationen als auch für hybride Sitzungsformate geeignet ist. Herzstück der neuen Ausstattung sollte eine großformatige Videowall sein, ergänzt durch eine leistungsfähige Konferenz- und Steuerungsanlage. Die Technik sollte den Raum funktional erweitern, ohne ihn optisch zu dominieren.
Herausforderung
Der Aufbau der Anlage umfasste mehrere Komponenten, darunter PTZ-Kameras, Deckenmikrofone, Lautsprecher, ein 19"-Technikrack, ein seitlich montiertes 55"-Display, ein Touchpanel sowie eine Funkstrecke mit Handmikrofon. Alle Elemente mussten in die vorhandene Architektur integriert und über bestehende sowie neu ausgebaute Leitungswege im Zwischenboden und Deckenbereich verbunden werden. Die Installation sollte trotz des Umfangs unauffällig bleiben und ohne sichtbare Verkabelung auskommen.
Lösung
Die Videowall wurde im vorderen Bereich des Saales präzise montiert und zu einer homogenen Anzeigefläche zusammengeführt. Die neun 55"-Displays wurden so ausgerichtet, dass sie ein durchgängig stimmiges Bild ergeben. Ein weiterer 55"-Monitor an einer seitlichen Säule ergänzt das System und erweitert die Nutzungsmöglichkeiten.
Die Audioerfassung erfolgt über zwei unauffällig integrierte Sennheiser-Deckenmikrofone, die als Dante-Mikrofone in das System eingebunden sind. Die Audioübertragung erfolgt dabei über Dante als Netzwerk-Audio-Protokoll, während vier diskret platzierte Lautsprecher für eine klare und gleichmäßige Wiedergabe sorgen. Zwei PTZ-Kameras liefern hochwertige Bilder und wurden so konfiguriert, dass das Autotracking zur automatischen Sprechererkennung und Kameraführung zuverlässig funktioniert. Für drahtlose Präsentationen wurde ein Barco ClickShare System eingebunden. Die Auslegung mit zwei Kameras ermöglicht eine Über-Kreuz-Fokussierung, sodass bei einem Sprecherwechsel ein direkter Übergang erfolgen kann, ohne dass eine sichtbare Kamerafahrt notwendig wird.

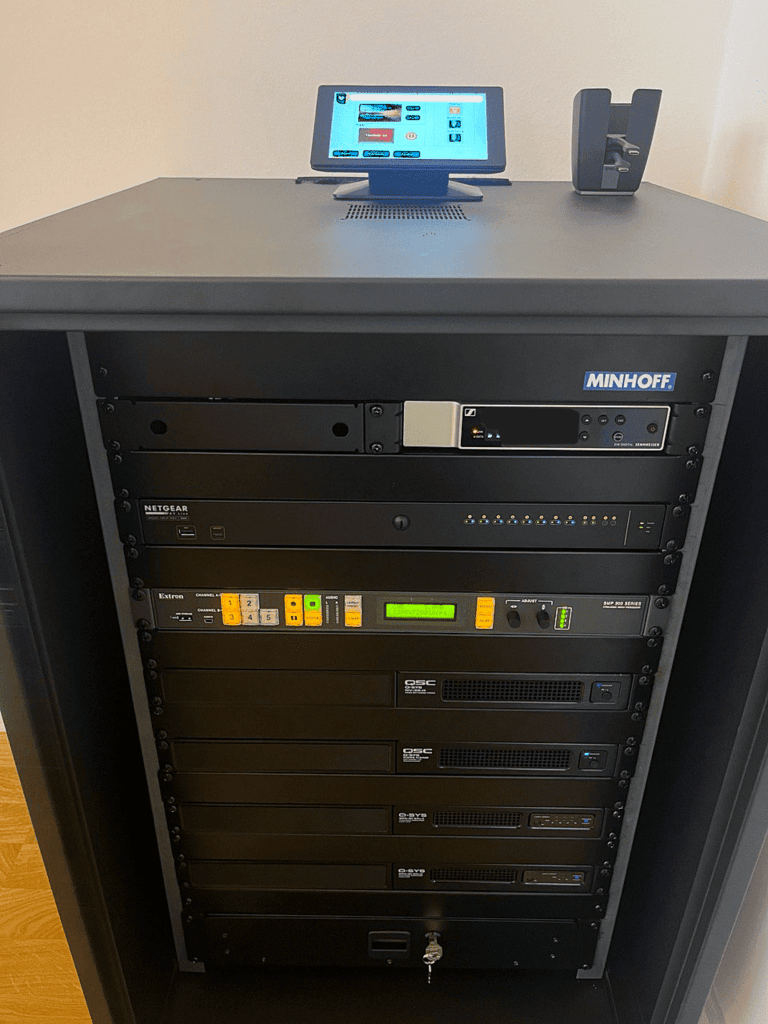

Die Signalverarbeitung und Steuerung laufen in einer Q-SYS Anlage zusammen, die Audio, Video und Bedienlogik bündelt. Das zentrale Touchpanel bietet eine übersichtliche und intuitive Bedienoberfläche. Das Technikrack wurde vollständig bestückt und strukturiert verkabelt im hinteren Bereich des Raumes installiert.
Die Leitungswege wurden über den Zwischenboden und den Deckenbereich geführt und durch vorhandene Installationen ergänzt, sodass die gesamte Verkabelung unsichtbar bleibt. Vor der Auslieferung wurde das System vorbereitet, Firmware aktualisiert und eine Basiskonfiguration angelegt. Vor Ort folgten die finale Einrichtung, Funktionsprüfungen einschließlich Testanrufen sowie die gemeinsame Abnahme mit Einweisung.
