Ausgangssituation
Es wurde eine neue Videowall, die als zentrale Anzeige für Meetings und Präsentationen dient benötigt. Zusätzlich sollten weitere Komponenten wie Kameras, Deckenmikrofone und eine einheitliche Steuerung integriert werden. Die gesamte Technik sollte den Raum funktional erweitern, ohne ihn optisch zu überladen oder Einschränkungen für die Nutzer zu schaffen.
Herausforderung
Besonders anspruchsvoll war die vollständige Verkabelung der Anlage, da sämtliche Leitungen über den gesamten Raum geführt werden mussten, ohne sichtbar zu sein. Gleichzeitig sollte das Technikrack im Nebenraum untergebracht und die Touchpanel unauffällig am Eingang integriert werden.
Zudem musste die Videowall so montiert werden, dass sie von jedem Platz gut einsehbar ist, ohne die tief abgehängte Beleuchtung oder die bestehende Tischanordnung zu verändern. Die Installation hatte sich daher präzise an die räumlichen Gegebenheiten anzupassen.
Lösung
Die Lösung umfasste ein 163" LED-Videowall, die im vorderen Bereich des Raumes montiert und so ausgerichtet wurde, dass alle Teilnehmer unabhängig von ihrer Sitzposition eine klare Sicht auf die Inhalte haben, ohne Lampen oder Mobiliar anpassen zu müssen. Das Barco ClickShare System wurde anliegend, außerhalb des Sichtbereiches eingebunden, sodass Präsentationen und hybride Meetings drahtlos möglich sind.
Für die Audioerfassung wurden zwei TeamConnect Ceiling Medium Mikrofone bündig in die Decke integriert. Die Beschallung übernimmt ein Paar unauffällig montierter Fullrange-Lautsprecher, die eine gleichmäßige Sprachverständlichkeit im Raum gewährleisten.

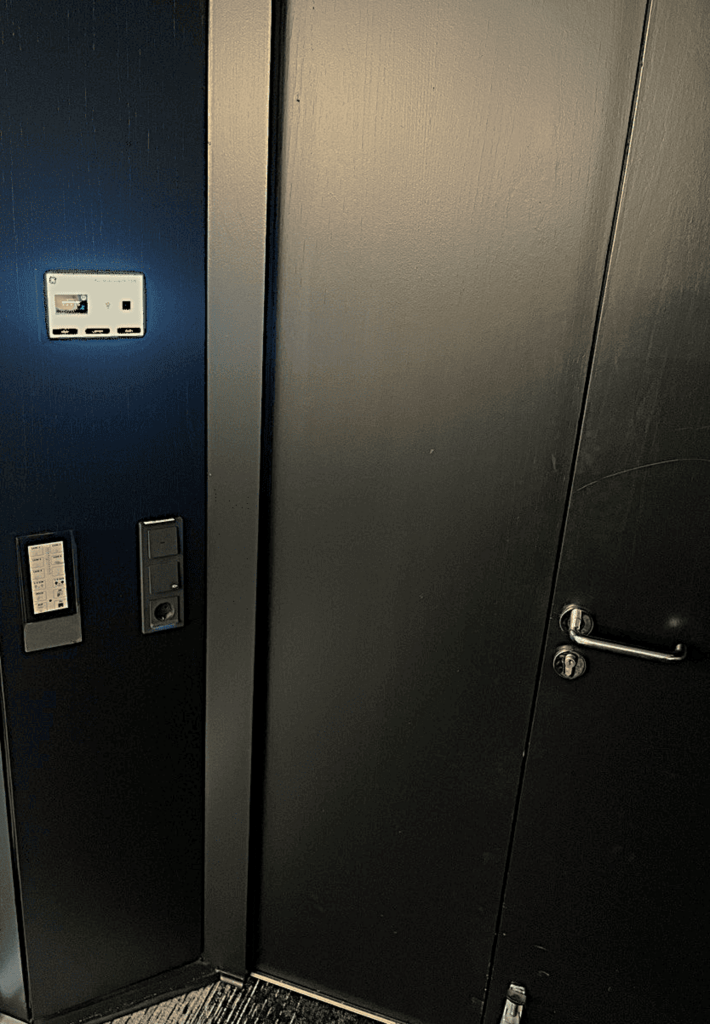

Alle Audio-, Video- und Steuersignale laufen im Q-SYS System zusammen. Dazu gehören der Q-SYS Core Controller, 4K-Encoder und Decoder, zwei PTZ-Kameras mit eingerichtetem Autotracking zur automatischen Sprechererkennung und Kameraführung sowie ein Touch Screen Controller, der am Eingang in die Wand integriert wurde und ohne sichtbare Kabel auskommt. Durch den Einsatz von zwei Kameras ist eine Über-Kreuz-Fokussierung möglich, sodass Sprecherwechsel mit direktem Bildwechsel erfolgen können, ohne dass eine sichtbare Kamerafahrt notwendig wird.

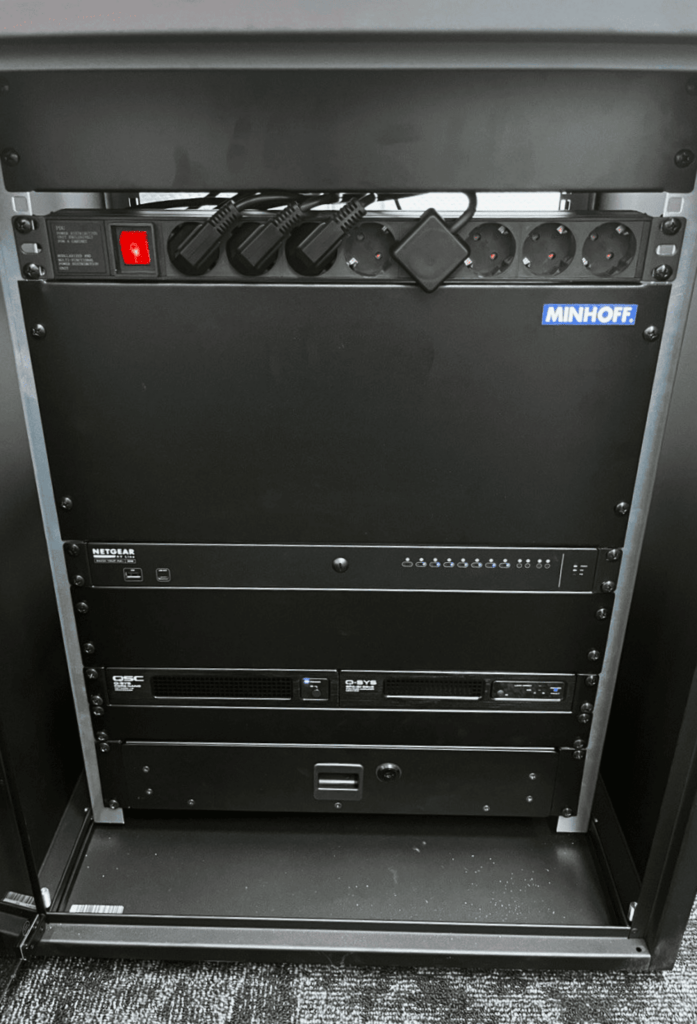

Die aktiven Komponenten befinden sich in einem Multimediaschrank im Nebenraum, der mit einer schwarzen Dekorplatte ausgestattet wurde und genügend Platz für die gesamte Technik bietet.
Die Signalwege verlaufen vollständig verdeckt durch Wand- und Deckendurchführungen und wurden im Anschluss sauber verschlossen. So bleibt die Technik für die Nutzer weitgehend unsichtbar.
Zum Abschluss wurden das Q-SYS System programmiert, die Benutzeroberfläche eingerichtet und alle Funktionen getestet. Der Raum präsentiert sich nun technisch modernisiert, ohne dass seine ruhige und klare Anmutung beeinträchtigt wurde. Die Steuerung des Raumes erfolgt komfortabel über das Panel am Eingang.
